C350マレージング鋼の特性

C350ステンレス鋼18Niマレージング鋼の特徴と用途：

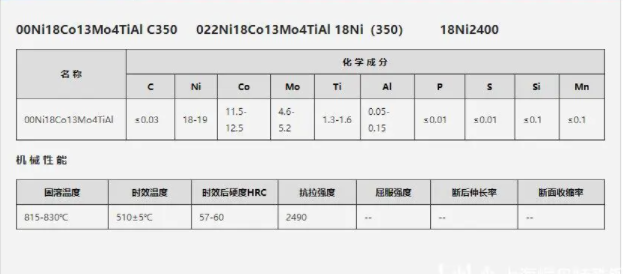

18Ni鋼の代表的な鋼種には、022Ni18Co8Mo3TiA [18Ni (200)]、022Ni18Co8Mo5TiA [18Ni (250)]、022Ni18Co9Mo5TiA [18Ni (300)]、および00Ni18Co13Mo4TiA [18Ni (350)]鋼が含まれます。
18Ni 鋼は炭素含有量が低い典型的なマレージング鋼です。 時効硬化に関与する合金元素は、Ti、Al、Co、Mo です。不純物はマルテンサイト時効硬化鋼の特性に大きな影響を与え、降伏強度がより高い鋼への影響はより顕著です。 このため、このタイプの鋼は真空精錬を受けて、インゴット内の不純物、偏析、ガス含有量を低減し、鋼が良好な靭性と性能を持つようにする必要があります。
18Ni鋼では炭素が鋼の強度に大きく影響します。 炭素含有量が非常に少ない場合でも、マルテンサイトの強度は大きくなります。 ただし、炭素質量分率が 0.03% 増加すると鋼の降伏強度が低下するため、18Ni マルエージング鋼の炭素質量分率は 0.03% を超えてはなりません。

C350マレージング鋼のSは有害です。 Sは鋼中に硫化物として存在し、熱間圧延方向に沿って分布し、鋼の異方性をもたらします。 したがって、鋼中の硫黄含有量を可能な限り最小限に抑えることが必要です。
多量の Ni を 18Ni 鋼に添加すると、固溶体焼入れ後に単一マルテンサイトが得られます。Mo に対する Ni の 2 番目の効果は、時効強化相 Ni3Mo を形成することです。 Niの質量分率が10％を超えると、マルエージング鋼の破壊靱性を向上させることができます。
18Ni 鋼は固溶後に超低炭素マルテンサイトを形成し、硬度は 28 ～ 30HRC です。 時効処理後は、各種金属間化合物の析出により時効硬化が起こり、硬度は50HRCまで上昇します。 このタイプの鋼は、高強度および高靭性条件下でも良好な靭性と高い破壊靭性を備えています。 同時に、このタイプの鋼は冷間加工硬化がなく、時効熱処理中の変形が小さく、溶接性が良好であり、表面を窒化することもできます。
18Ni低炭素マルエージング鋼は、主に高精度、超鏡面、複雑なキャビティ、大断面、大量生産の機械部品やプラスチック金型の製造に使用されますが、価格が高いため、用途は限られています。
